détection des réseaux enterrés

La géodétection et le géoréférencement des réseaux enterrés (ou Investigations Complémentaires) représentent la majeure partie de notre activité. Ces missions dont nous sommes devenus des spécialistes, nous ont progressivement amené à développer d’autres activités comme le Marquage-Piquetage des réseaux et la mise à jour patrimoniale des réseaux sous Système d’Information Géographique (SIG).

Discutons de votre projet

Fort de plus de 10 ans d’expérience, la société DRAVIR a développé des compétences et un savoir-faire dans le diagnostic non destructif

DRAVIR est une entreprise à taille humaine spécialisée dans les investigations non destructives.

Notre force réside dans une équipe expérimentée, cumulant plus de 10 ans de savoir-faire dans le domaine. Chaque membre partage les mêmes exigences : la qualité du travail, la rigueur technique et la satisfaction du client. Implantés en Île-de-France et en Picardie, nous intervenons sur des projets publics et privés, avec une capacité de déploiement sur l’ensemble du territoire national.

Notre mission : vous accompagner dans la réussite de vos projets, en toute confiance et sérénité. Chaque intervention fait l’objet d’une étude personnalisée, avec la possibilité de proposer des solutions sur mesure, même pour les demandes les plus spécifiques. Nous nous appuyons également sur un réseau de partenaires de confiance, afin de vous garantir les solutions les plus adaptées à vos besoins.

Nos clients : Maîtres d’Ouvrage, Maîtres d’oeuvre, bureaux d’études, collectivités, concessionnaires, entreprises de travaux publics, géomètres, experts, bailleurs sociaux, particuliers, etc.

géodétection &
géoréférencement

La géodétection des réseaux enterrés est de première importance pour diminuer le nombre d’endommagements de ces ouvrages. En 2023 en France, près de 65 000 endommagements ont été recensés, soit 260 par jour ouvré !

Les nouvelles normes adoptées depuis 2012, représentées notamment par la NF S 70-003, ont permis de diminuer ces endommagements et d’améliorer la sécurité de vos chantiers.

En outre, elles perfectionnent la gestion du patrimoine des concessionnaires et exploitants à travers le géoréférencement, mais elles vous évitent des arrêts de chantier et in fine de trop nombreux surcoûts.

réglementation

DT – DICT

Les acteurs que sont les responsables de projet, les exécutants de travaux, et les exploitants de réseaux, doivent s’adapter à la règlementation déjà en place et à ses évolutions (article 2 de l’arrêté du 26/10/2020) :

01/01/2018 : Certification obligatoire pour les entreprises en charge des IC

01/01/2020 : tous les plans des ouvrages sensibles en zone urbaine avec précision cartographique en classe A

01/01/2026 : tous les plans des ouvrages sensibles sur l’ensemble du territoire et des ouvrages non sensibles en zone urbaine avec précision cartographique en classe A

01/01/2032 : tous les plans des ouvrages sensibles et non sensibles sur l’ensemble du territoire avec précision cartographique en classe A

DRAVIR est certifié par le Bureau VERITAS depuis le 29/08/2024 pour la Géodétection et le Géoréférencement des réseaux enterrés.

Matériel

La géodétection et le géoréférencement des réseaux enterrés (ou Investigations Complémentaires) représente la majeure partie de notre activité. Ces missions dont nous sommes devenus des spécialistes, nous ont progressivement amené à développer d’autres activités comme le Marquage-Piquetage des réseaux et la mise à jour patrimoniale des réseaux sous Système d’Information Géographique (SIG).

topographie

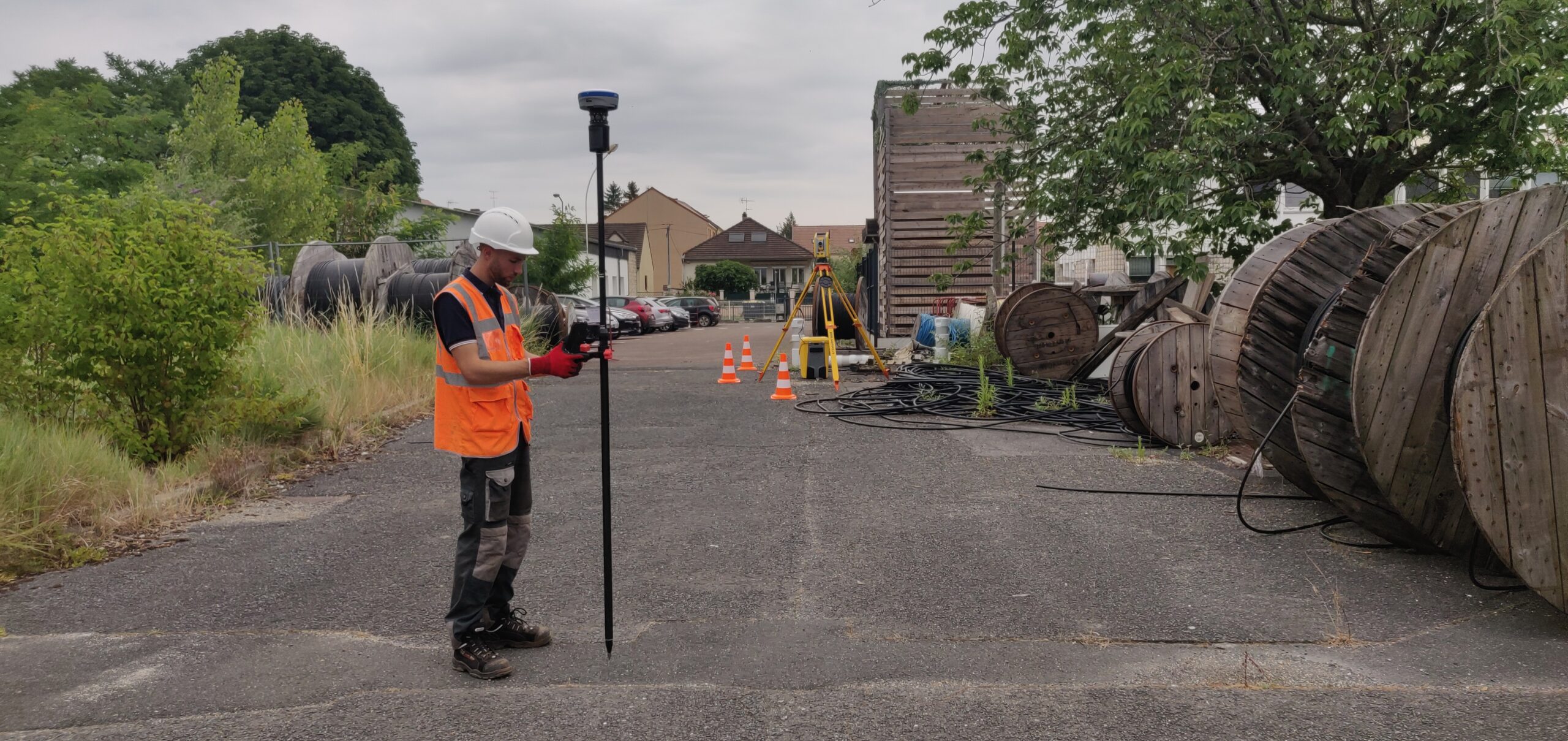

L’activité topographique appliquée à la détection des réseaux enterrés consiste à localiser, identifier et cartographier avec précision les infrastructures souterraines (canalisations, câbles, conduites, etc.). Elle intervient principalement en amont de travaux de voirie ou de construction afin d’éviter tout endommagement et de garantir la sécurité des intervenants.

Une fois les réseaux localisés, leur position est relevée avec une précision centimétrique. L’ensemble des résultats est restitué sous forme de plans DAO ou de fichiers SIG, répondant aux normes de la réglementation anti-endommagement (DT-DICT) et permettant une meilleure gestion patrimoniale des réseaux par les collectivités ou les gestionnaires d’infrastructures.

radiodétection

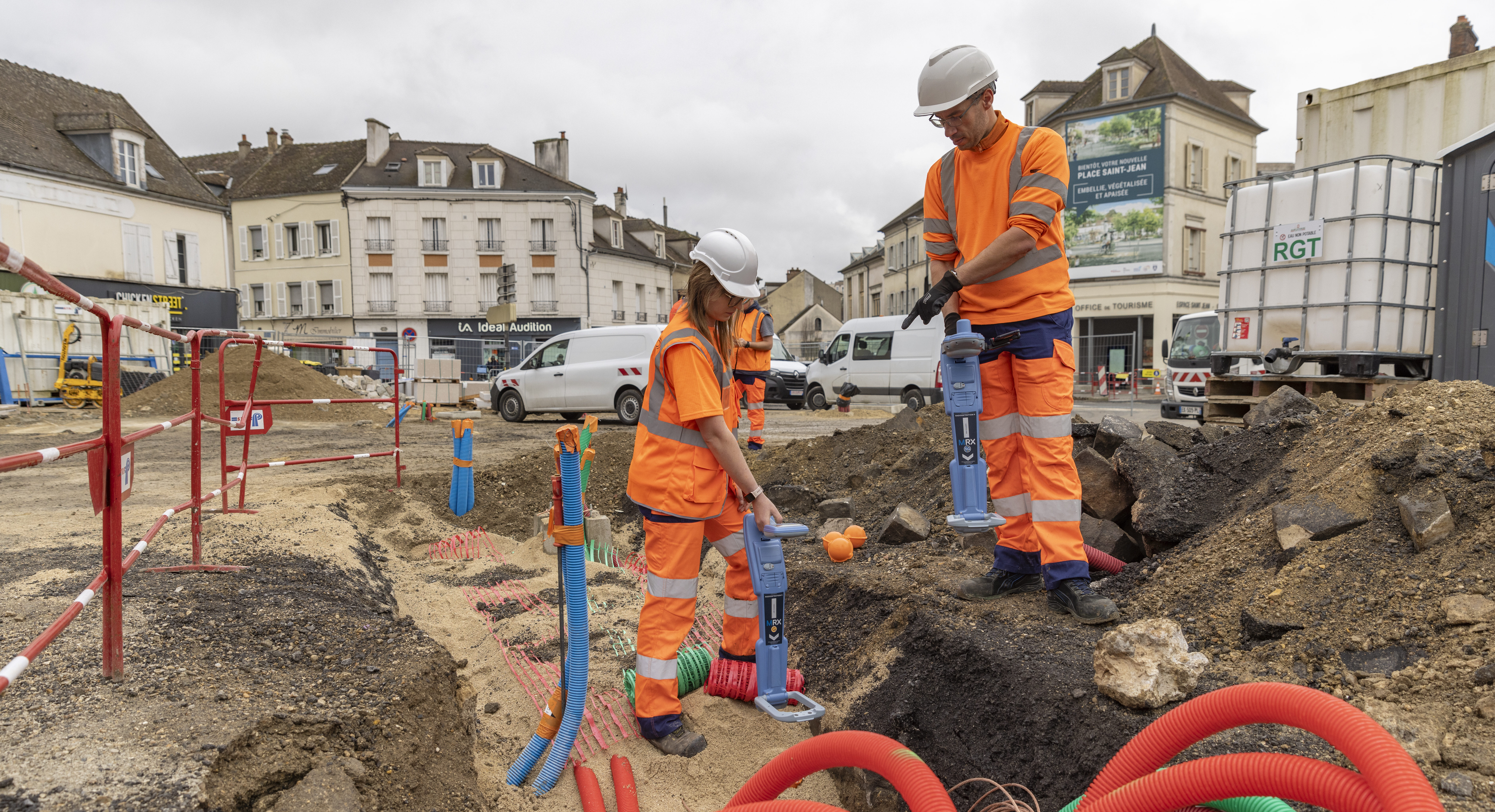

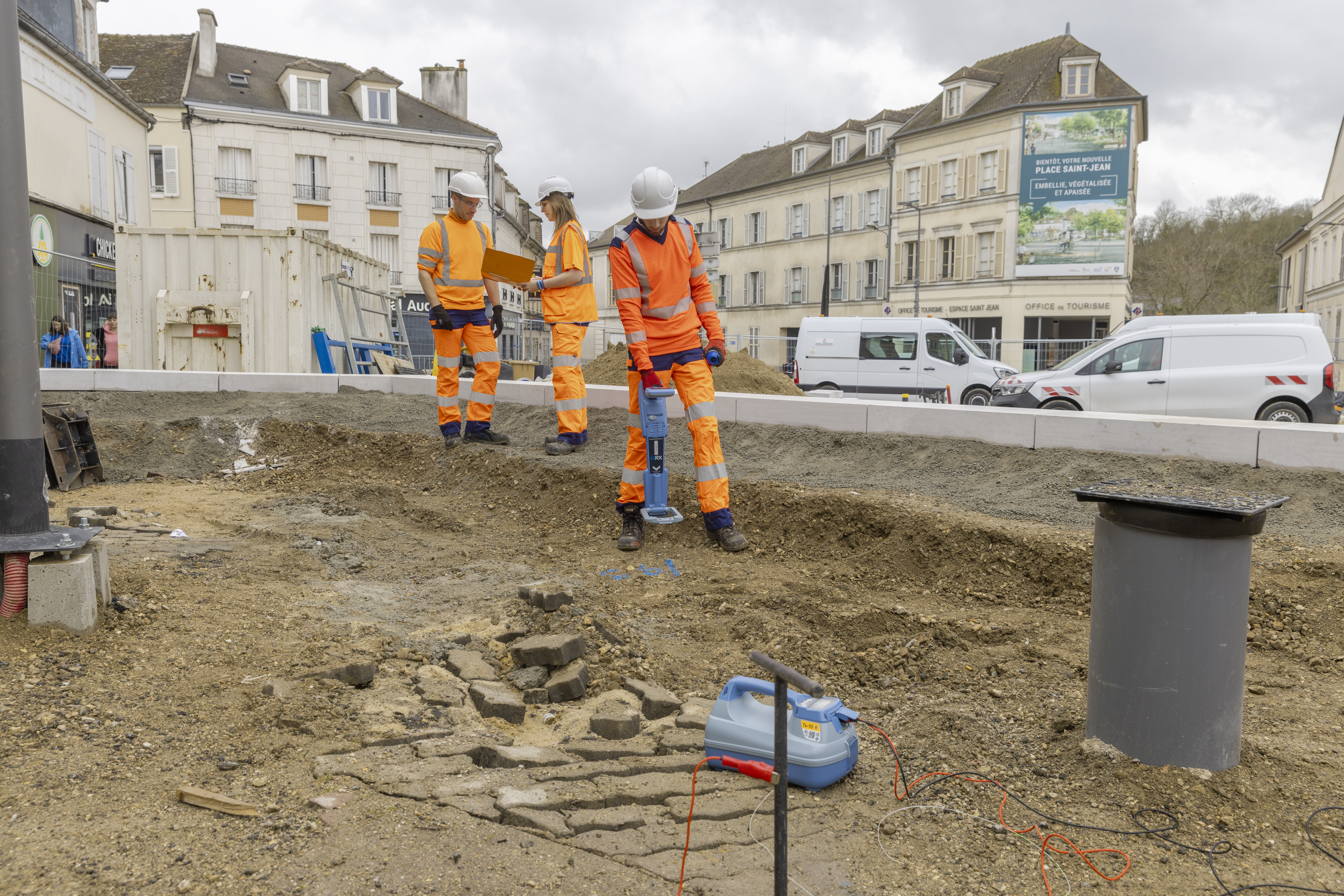

La radiodétection permet de détecter les réseaux conducteurs après raccordement direct ou indirect sur ces derniers. Un courant électromagnétique est injecté ou induit dans le réseau par un générateur.

Ce courant est ensuite localisé en surface à l’aide d’un récepteur.

Si le réseau n’est pas conducteur mais accessible, une aiguille détectable peut y être insérée et détectée.

géoradar

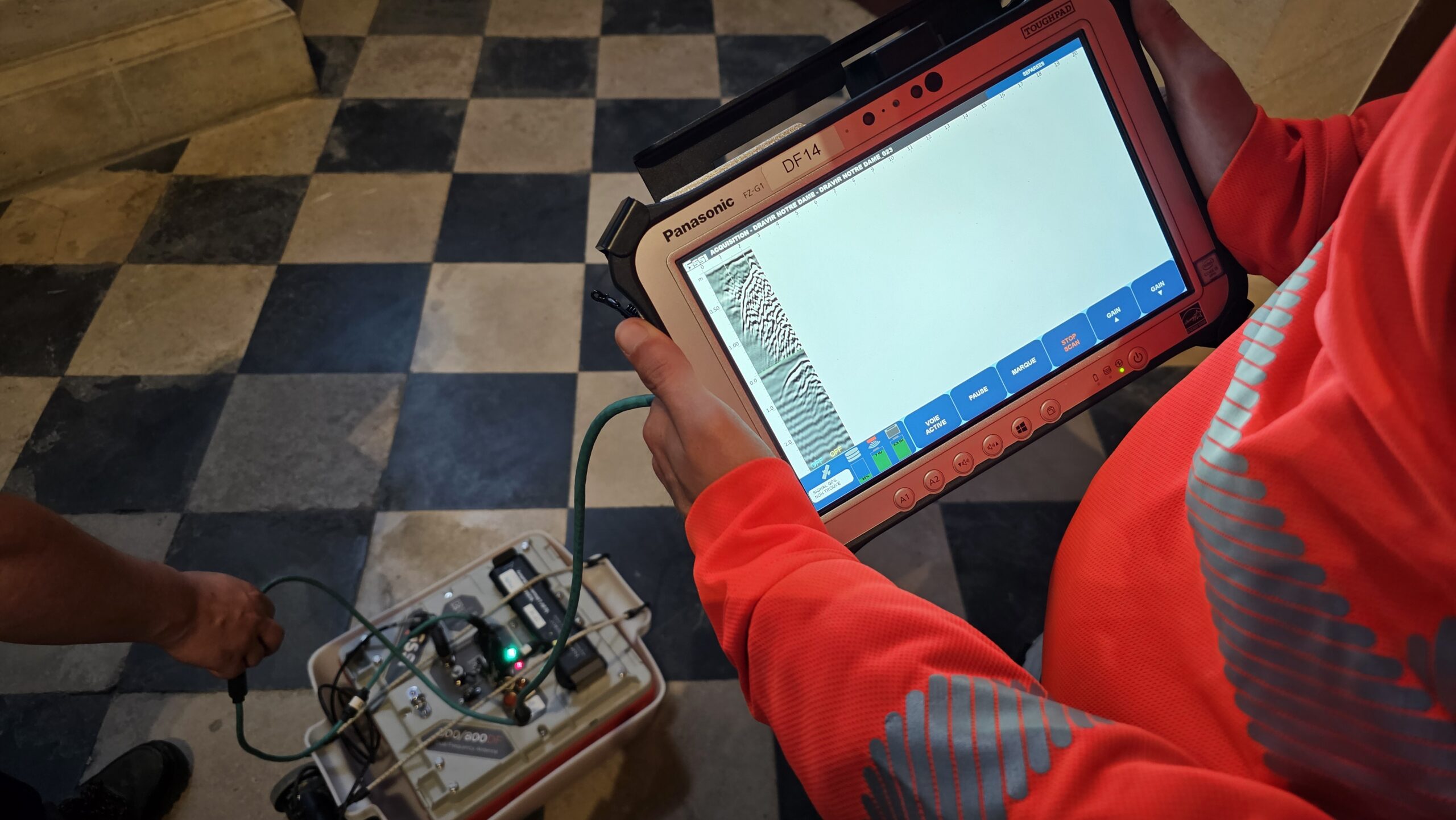

Le géoradar utilise la propagation d’une onde électromagnétique dans le sol afin de localiser un contraste qui se traduit par la présence d’un réseau, d’une structure, ou d’un désordre comme une cavité par exemple.

Selon l’objectif de la mission, différentes antennes de diverses résolutions peuvent être utilisées pouvant aller de quelques dizaines de centimètres à 5 mètres de profondeur.

marquage

marquage-piquetage

Lorsque des travaux sont prévus, un marquage-piquetage des réseaux est obligatoire.
Rappels des normes françaises NF S 70-003-1 et NF P98-332 : travaux à proximité
de réseaux : le marquage-piquetage doit être réalisé conformément au code couleur
établi dans la norme NF P98-332.

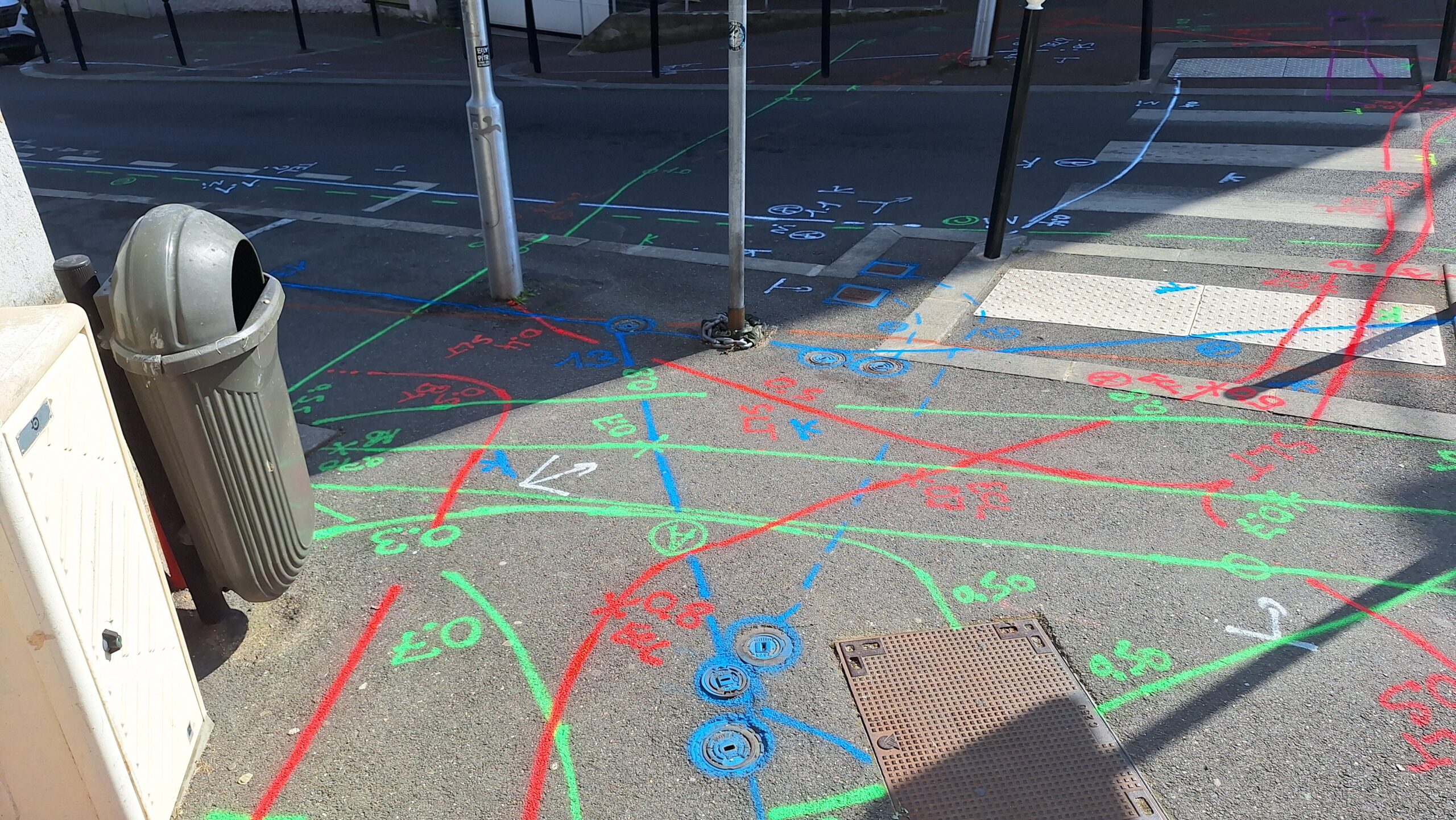

Lors d’un marquage-piquetage, des chevrons sont réalisés de part et d’autre des passages de réseaux enterrés afin de matérialiser les zones d’incertitudes en classes A,B et C. Les classes de précision dépendent du matériau et du diamètre du réseau.

intégration S.I.G

La société DRAVIR est régulièrement missionnée par des concessionnaires ou des exploitants pour la mise à jour de leur patrimoine. Cette mise à jour se traduit par la géodétection et le géoréférencement des ouvrages et le renseignement de multiples critères pour la gestion future et éventuellement la modélisation
du fonctionnement des réseaux (réseaux humides notamment).

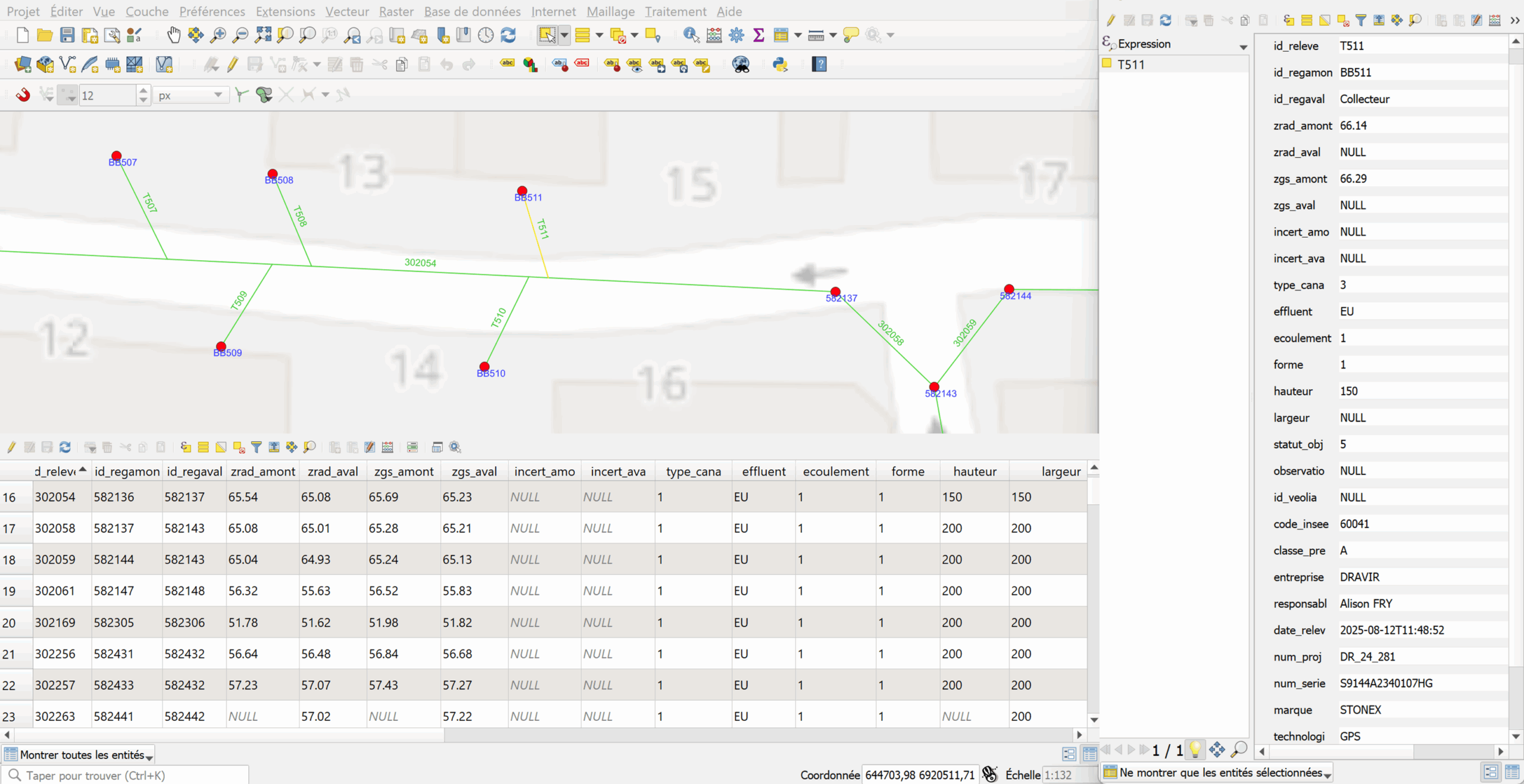

Le matériel terrain est le même que pour les autres interventions et les données sont traitées via le logiciel QGIS notamment sous forme de fichiers shape.

Historiquement spécialisés dans les réseaux d’eau potable et d’assainissement, DRAVIR mène également des missions patrimoniales en Chauffage Urbain et Eclairage Public.
